多极管式滑线样本

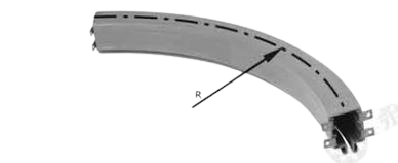

DHG、DHGJ型滑线是 一 种安全、经济、可靠的移动输电装置，是 一 种替代电缆卷筒和钢质滑线的理想产品。

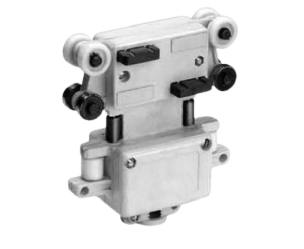

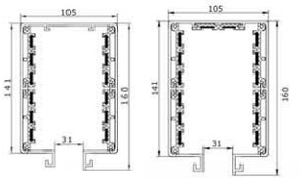

该滑线结构简单、安装方便，导管中嵌有多支输电铜导轨或带绝缘板的铜导轨作为输电母线，配置的多极电刷、移动灵活的集电器。由于以铜代替钢导电，与钢质裸线相比节电15%,具有显著节电效果。且大大节省材料和安装费用。

目前已被广泛应用于港口运输、造纸、自来水、汽车制造、家电、物流等行业，作为滑触式母线槽用于车间，工厂等供 电场所，具有提供电源机动，维修方便，输电可靠等特点。

合理选择产品规格，根据设备负荷、接电持续率、环境温度、线路长度确定规格，注意留有裕度，室外一般降低容量20%使用。

集电器引线较多，不得发生相间短接或错误装配现象。

在每年设备保养时，应做以下保养工作：

1、 从导管端部取下集电器，检查电刷磨损有否超过有效长度刻度线并及时更换，检查颈部磨损状况。

2、 检查导管导轨接头，如有松动、锈蚀应及时更换，检查固定夹、悬吊夹是否松动。

3、 检查导管是否有显著变形、弯曲，采用调整悬挂螺栓位置方法进行校直，如无法校直可单根更换。

4、 一般导管内积尘不需处理，如时间较长，积尘太多，可用压缩空气吹去，或用洁净回丝擦拭。

5、 集电器电刷弹簧压力应正常， 一般1.8-2.3N/cm²。

6、 检查滚轮磨损状况，滚轮可保证电刷在导管中上下左右位置，滚轮磨损过多，将使电刷被擦伤或产生断 续、失电现象。

1. 安装首根滑线，须用固定悬吊夹悬吊，以作为全线校直的基准。

2. 对于DHG]型滑线必须有效保证每根滑线良好的接地性能。
