柔性组合式滑线样本

1. 密集组合;
2. 敷设方便;
3. 弯曲灵活。

在线咨询 0510-85102772拨打热线了解更多
概况/Overview

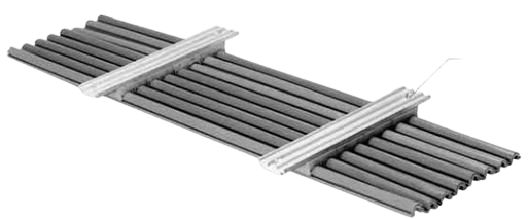

DHR型滑线为单极制作,多极组装。适宜于密集型安装,如电动单轨小车自动生产线,游乐线等。其具有以下主要特征:

1 密集组合:极间距小,任意组合。目前已应用最大组合数为36根。

2 敷设方便:整体组装,敷设灵活,可悬挂安装、附着墙壁安装,水平安装、垂直安装或按需随意安装。

3 弯曲灵活:弯曲半径可达R500mm,并可随轨道任意弯曲,无须特意制成弧形。

技术参数/Technical parameter
项   目基本参数
安装地点室内
环境温度-25℃~+55℃
防护等级Ip20
防触电等级0级
最大工作电压交流660V或直流1000V
运行速度V≤2000m/min
污染等级ⅢI级(一般导电粉尘和凝露状态)
相对湿度<95%
执行标准B6391.1-2010
滑线型号/Type cable block
滑线本体(标准长度5m)

根据承载电流大小和安装空间等确定所需滑线型号及安装根数,若需校核滑线的电压降请参阅预备知识。

型   号

DHR-10/50

DHR-16/80

DHRz-10/50

DHRz-16/80

编   号

0500010

0500015

0500030

0500040

截面积×承载电流mm2×A

10×50

16×80

10×50

16×80

异体材质

电阻Q/km

1.8576

1.1610

1.8576

1.1610

尺寸mmA12121212
B18181414
C6666

标准轨距mm

20

20

14

14

保养维护/Maintenance

1. 合理选择产品规格,根据设备负荷、接电持续率、环境温度、线路长度确定规格,注意留有裕度,室外一般降低容量20%使用。

2. 严禁发生相间短接或错误装配现象。

3. 在每年设备定期保养时,应检查母线的紧固件是否正常,如有松动,应拧紧。

其它主要事项/Other information

1. 安装事宜具体由现场指导安装的人员进行指导。

2. 通电之前,用兆欧表检测安装支架与输电导轨及相与相之间的绝缘电阻,阻值应大于2.5M2;如不符合要求,必须查明原因,消除隐患后方能通电。

3. 为确保安全运行,用户应建立定期检查制度。
